オーディオ交換
掲載日:2005/02/24
写真撮影＆解説：マスターさん
マスターさんよりオーディオ交換作業を画像付きで解説して頂きました。
（写真のモデルは９９年Ｃ２４０ステーションワゴンです）
今回、オーディオ交換にあたり、フロントスピーカー交換で、苦労しましたので、写真で説明します。（苦労したのは、ショップの方ですが(笑））

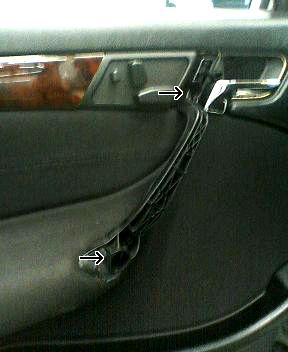

１.私の車C240のドア内張りを外す時のビス止め箇所は、写真の、SRSエアバッグのマークを外したところと、ドアの取っ手を外したところの計３箇所がビス止めで、あとはピンでした。
２.内張りのビスを外した後、内張りを上に持ち上げるように外すと、写真のコネクターが３箇所と、ドアのレバーのワイヤーがつないでいます。これを外して取り外し完了です。
内張り外し後の写真
内張表
内張裏

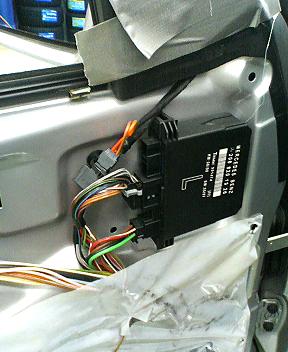

コントロールユニット
純正ヘッドを外してみると、なんと東芝製でした。
内張りを外してみると、配線がテープで止めてありました。(笑）
純正のバッフルを外し、新たにバッフルを作りました。
バッフル罫書き
バッフル取付
スピーカーの比較 純正のスピーカーから交換しました。
スピーカー
スピーカー
スピーカー
スピーカー交換に伴い、トィーターも取り付けました。レザーで綺麗に取り付けてくれたので満足してます。
トィーター右
トィーター左
交換後のヘッドです。
マスターさん、ありがとうございました！
